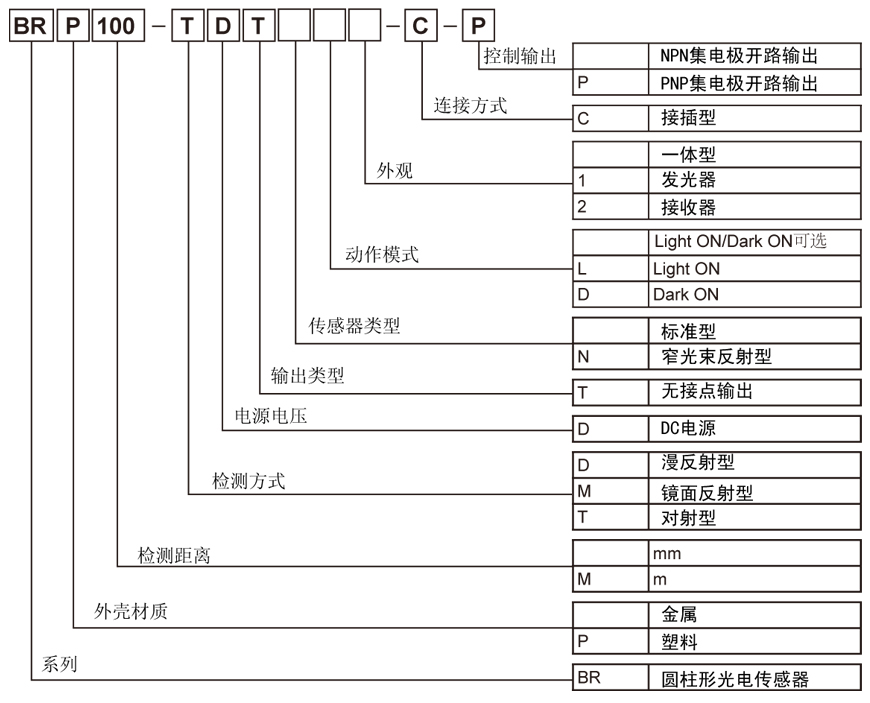

型号
|
NPN集电极开路输出
|
BRP100- DDT
|
BR100- DDT
|
BRP400- DDT
|
BR400- DDT
|
BRP200- DDTN
|
BR200- DDTN
|
BRP3M- MDT
|
BR3M- MDT
|
BR4M-TDTD
|
BR4M-TDTL
|
|
BR20M-TDTD
|
BR20M-TDTL
|
|
BRP100- DDT-C
|
BR100- DDT-C
|
BRP400- DDT-C
|
BR400- DDT-C
|
BRP200- DDTN-C
|
BR200- DDTN-C
|
BRP3M- MDT-C
|
BR3M- MDT-C
|
BR4M-TDTD-C
|
BR4M-TDTL-C
|
|
BR20M-TDTD-C
|
BR20M-TDTL-C
|
|
PNP集电极开路输出
|
BRP100- DDT-P
|
BR100- DDT-P
|
BRP400- DDT-P
|
BR400- DDT-P
|
BRP200- DDTN-P
|
BR200- DDTN-P
|
BRP3M- MDT-P
|
BR3M- MDT-P
|
BR4M-TDTD-P
|
BR4M-TDTL-P
|
|
BR20M-TDTD-P
|
BR20M-TDTL-P
|
|
BRP100- DDT-C-P
|
BR100- DDT-C-P
|
BRP400- DDT-C-P
|
BR400- DDT-C-P
|
BRP200- DDTN-C-P
|
BR200- DDTN-C-P
|
BRP3M- MDT-C-P
|
BR3M- MDT-C-P
|
BR4M-TDTD-C-P
|
BR4M-TDTL-C-P
|
|
BR20M-TDTD-C-P
|
BR20M-TDTL-C-P
|
|
检测方式
|
漫反射型
|
窄光束反射型
|
镜面反射型
|
对射型
|
|
检测距离
|
100mm※1
|
400mm※2
|
200mm※2
|
0.1 ~ 3m※3
|
4m / 20m
|
|
检测物体
|
不透明体，半透明体
|
φ60mm以上不透明体
|
φ15mm以上不透明体
|
|
应差距离
|
额定距离的20%以内
|
-
|
|
响应时间
|
1ms以下
|
|
电源电压
|
12-24VDC ±10%(纹波P-P:10%以下)
|
|
消耗电流
|
45mA以下
|
|
光源
|
红外光(940nm)
|
红外光(850nm)
|
红色LED(600nm)
|
红外光(850nm)
|
|
灵敏度调节
|
可调(VR旋钮)
|
不可调
|
|
动作模式
|
可通过控制线(白色)选择Light ON/Dark ON
|
Dark ON
|
Light ON
|
|
控制输出
|
NPN/PNP集电极开路输出
|
|
• 负载电压:30VDC以下
|
|
• 负载电流:200mA以下
|
|
• 残留电压-NPN:1V以下 PNP：2.5V以下
|
|
保护电路
|
电源反接保护电路 输出短路保护电路
|
|
指示灯
|
动作指示灯： 红色LED ，电源指示灯：红色LED（仅指对射型发光器）
|
|
绝缘阻抗
|
20MΩ以上(以500VDC为基准)
|
|
抗干扰
|
由干扰模拟器产生的方波干扰±240V(脉冲宽度:1㎲)
|
|
耐电压
|
1000VAC 50/60Hz 持续1分钟
|
|
耐振动
|
振幅1.5mm或300m/s2 频率10~55Hz(周期1分钟) X, Y, Z各方向2小时
|
|
耐冲击
|
500m/s² （50G） X,Y,Z方向3次
|
|
环境
|
环境光照
|
太阳光： 11,000㏓以下，白炽灯:3,000㏓以下(收光面光照度)
|
|
环境温度
|
使用温度-10~60℃, 存储温度：-25~75℃
|
|
环境湿度
|
35 ~85%RH, 存储 : 35 ~85%RH
|
|
防护等级
|
IP66（IEC标准）
|
|
材质
|
• 外壳-BRP：PA(黑色) BR：黄铜, 镀镍
|
• 外壳-BRP3M：PA(黑色) BR3M：黄铜, 镀镍
|
• 外壳-黄铜, 镀镍
|
|
• 透镜-PC
|
• 透镜-亚克力
|
• 透镜-BR4M:玻璃 BR20M： PC
|
|

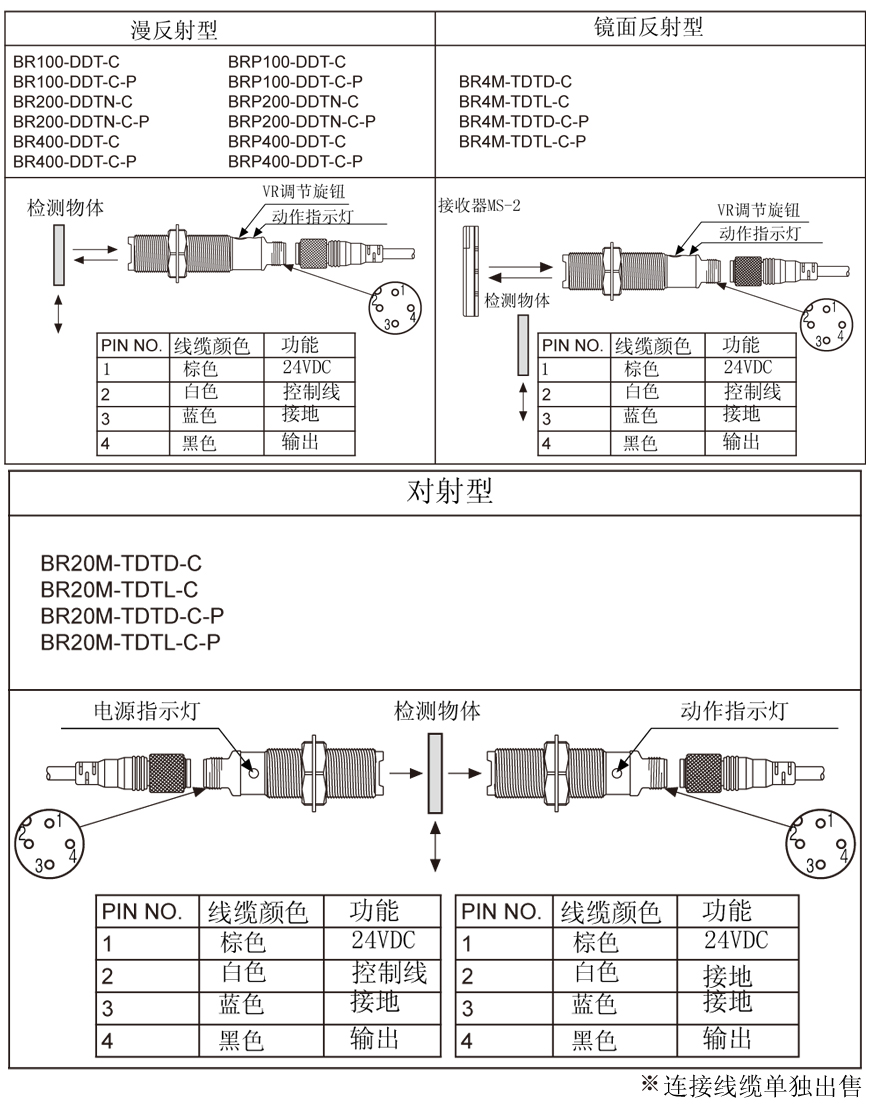

配线
|
• BR(P)： ø5, 4P，长度：2m(对射型发光器：ø5, 2P, 长度:2m/ 收光器：ø5, 3P, 长度：2m)（AWG 22,线芯直径:0.08毫米,线芯数量:60,绝缘皮外径:ø1.25）
|
|
• BR(P)-C：M12连接器
|
|
附件
|
单独
|
调节螺丝刀
|
调节螺丝刀，反射镜：MS-2
|
-
|
|
通用
|
BR：固定螺母, 垫圈/BRP：固定螺母
|
|
认证
|
CE
|
|
重量
|
• BRP系列：约100g，BR系列：约120g
|
• BR系列：约300g
|
|
• BRP-C系列：约30g，BR-C系列：约50g
|
• BR-C系列：约110g
|
