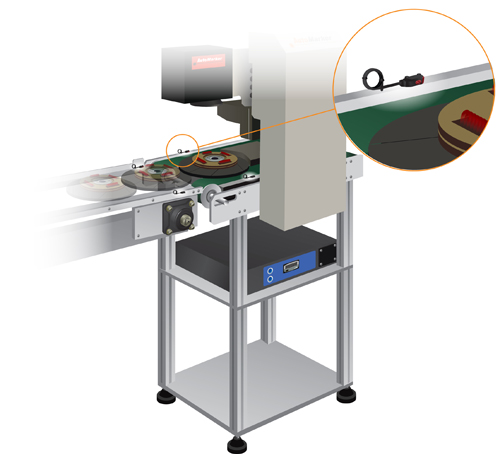

检测方式
|
对射型
|
镜面反射型
|
限定距离反射型
|
|
型号
|
NPN 集电极
开路输出
|
BTS1M-
TDTL
|
BTS1M-
TDTD
|
BTS200-
MDTL
|
BTS200-
MDTD
|
BTS30-
LDTL
|
BTS30-
LDTD
|
BTS15-
LDTL
|
BTS15-
LDTD
|
PNP 集电极
开路输出
|
BTS1M-
TDTL-P
|
BTS1M-
TDTD-P
|
BTS200-
MDTL-P
|
BTS200-
MDTD-P
|
BTS30-
LDTL-P
|
BTS30-
LDTD-P
|
BTS15-
LDTL-P
|
BTS15-
LDTD-P
|
|
检测距离
|
1m
|
10~200mm(MS-6) ※1
|
5~30mm
(50X50mm 白色无光泽纸)
|
5~15mm
(50X50mm 白色无光泽纸)
|
|
检测物体
|
ø2mm 以上不透明物体
|
|
ø27mm 以上不透明物体
|
|
不透明体，半透明体
|
|
最小检测物体
|
ø2mm 不透明物体
|
|
ø2mm 不透明物体※2
(检测距离100mm)
|
ø0.15mm (检测距离 10mm)
|
|
应差距离
|
-
|
-
|
最大检测距离的 15% 以下
|
|
响应时间
|
1ms 以下
|
|
电源电压
|
12-24VDC ±10%(纹波P-P: 10%以下)
|
|
消耗电流
|
20mA 以下(对射型的发光器/收光器仅指其一)
|
|
使用光源
|
红色 LED( 650nm)
|
|
动作模式
|
Light ON
|
Dark ON
|
Light ON
|
Dark ON
|
Light ON
|
Dark ON
|
Light ON
|
Dark ON
|
|
控制输出
|
• 负载电压: 26.4VDC以下 • 负载电流: 50mA以下 • 残留 电压: 1V以下(NPN), 2V以下(PNP)
|
|
保护电路
|
电源反接保护电路，输出短路过电流保护电路
|
|
指示灯
|
动作指示灯:红色，稳定指示灯:绿色
|
|

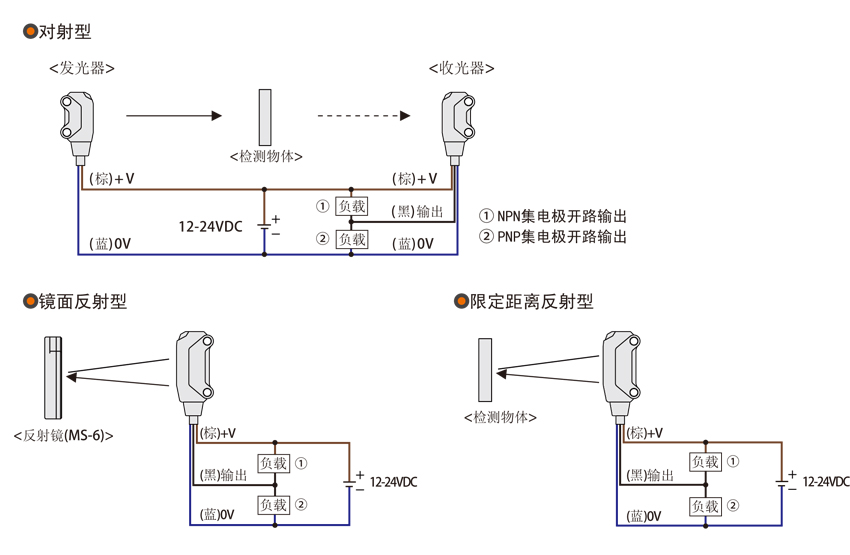

连接方式
|
配线引出型
|
|
绝缘阻抗
|
20MΩ 以上 (500VDC为基准)
|
|
抗干扰
|
干扰模拟器产生的方波干扰(脉宽 1㎲) ±240V
|
|
耐电压
|
1,000VAC 50/60Hz 持续1 分钟
|
|
耐振动
|
10~55Hz(周期 1 分钟) 振幅 1.5mm X, Y, Z各方向 2 小时
|
|
耐冲击
|
500m/s² (约50G) X, Y, Z 各方向3次
|
|
环境
|
环境光照
|
太阳光: 10,000 ㏓以下，白识灯: 3,000 ㏓ 以下(收光面光照度)
|
|
环境温度
|
-20~550C，存储时: -30~700C
|
|
环境湿度
|
35~85%RH，存储时: 35~85%RH
|
|
防护等级
|
IP67(IEC 标准)
|
|
材质
|
外壳: PBT，透镜: PMMA，支架: SUS304，螺检: SWCH10A
|
|
配线规格
|
ø2.5mm，3线，长度: 2m(对射型发光器: ø2.5mm，2线，长度: 2m)
(AWG 28，芯线直径: 0.08mm, 芯线数量: 19，绝缘皮外径: 0.9mm)
|
|

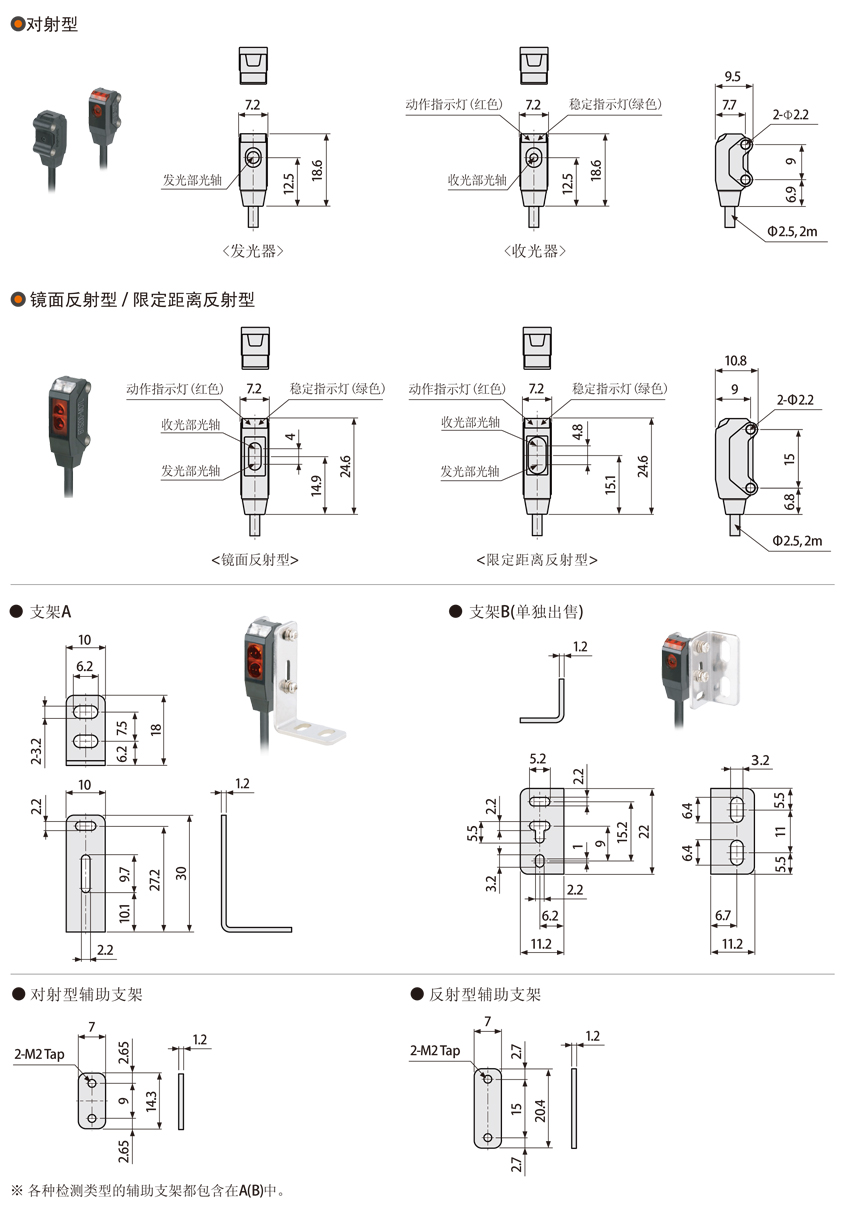

附件
|
支架 AX2个，
对射型辅助支架 X2个，
M2 螺检 X4个
|
反射镜 (MS-6)，支架 A,
反射型辅助支架，
M2 螺检 X2 个
|
支架A，
反射型辅助支架,
M2螺检 X2个
|
|
认证
|
|
|
重量※3
|
约 97g (约 45g)
|
约 70g (约 25g)
|
约 68g (约 25g)
|
